Detaily produktu

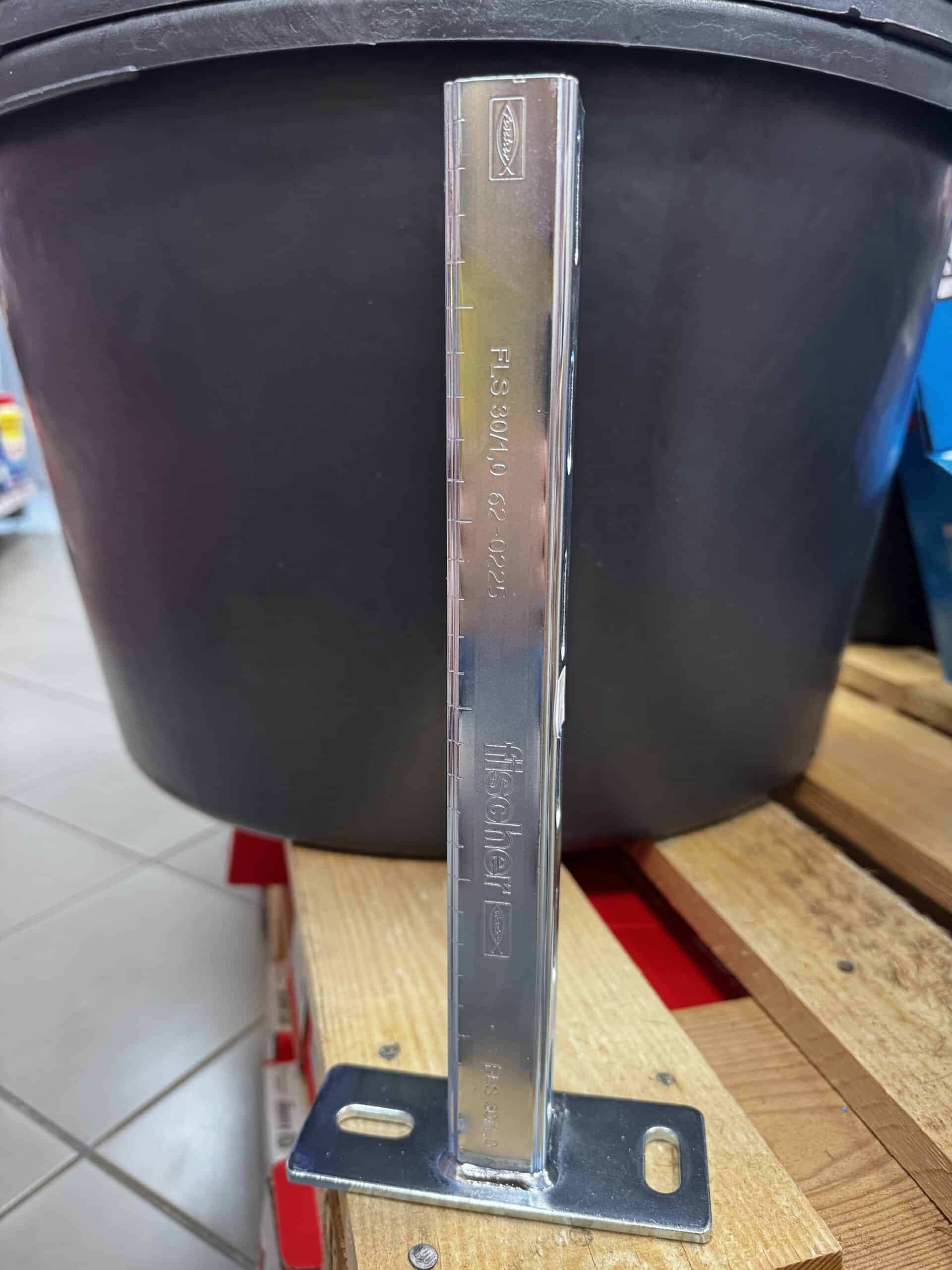

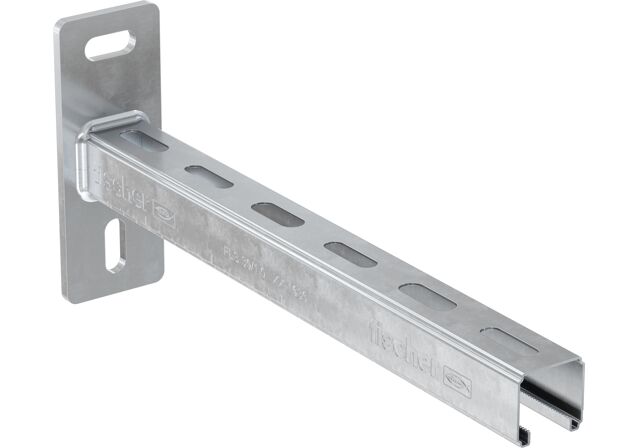

Nosníková lištová konzola fischer ALK 30 slúži ako nosný stenový prvok ľahkého inštalačného systému fischer FLS na montáž potrubných trás, vzduchotechnických kanálov a káblových žľabov v interiéri. Rameno konzoly tvorí montážny nosník FLS 30/1,0 pevne privarený k pätovej doske.
Konzola nosníková lištová fischer ALK 30 – technické parametre
| Výška profilu | 30 mm |
|---|---|
| Hrúbka steny profilu | 1,0 mm |
| Hrúbka pätovej dosky | 5 mm |
| Materiál montážnej lišty | Oceľ S215 G (1.0116 G) podľa DIN 1623 |
| Materiál pätovej dosky | Oceľ E295 (1.0050) podľa DIN EN 10025-2 |
| Povrchová úprava | Galvanické pozinkovanie, min. 13 µm |
| Dostupné dĺžky | 200 mm, 300 mm |
| Upevňovacie otvory | 2 oválne otvory v pätovej doske, vzájomne pootočené o 90° |
| Počet kusov v balení | 10 ks |
Vlastnosti
- Jednoduché vyrovnanie na stene – dva navzájom kolmé oválne otvory v pätovej doske umožňujú presné nastavenie polohy bez dodatočného prevŕtavania.
- Rýchle rozmiestnenie objímok – obojstranná centimetrová stupnica na bokoch nosníka urýchľuje montáž bez nutnosti použiť meter.
- Vnútorné ozubenie lišty – tvarované zuby zaručujú pevný záber posuvných matíc a bránia preklzávaniu pri zaťažení.
- Antikorózna ochrana – galvanické zinkovanie poskytuje ochranu pred koróziou v suchých vnútorných priestoroch.
Príprava podkladu a použitie
- Pätovú dosku konzoly ukotvite do nosného muriva alebo betónu pomocou oceľových kotiev alebo skrutiek do betónu podľa zaťaženia trasy.
- Na rameno konzoly upevnite potrubné objímky pomocou kladivkových skrutiek FHS Clix alebo posuvných matíc FSM Clix.
- Využite raster a vyrazenú stupnicu na ramene konzoly na nastavenie presných rozstupov jednotlivých rúr.
Odborný tip od MPL Stavro
Pre ochranu pred poranením o hrany profilu a pre čistý vzhľad inštalácie osaďte voľný koniec konzoly plastovou krytkou ochranná krytka AK 30. Na rýchle prichytenie potrubných objímok bez zdĺhavého navliekania matíc použite kladivkové skrutky FHS Clix so zámkom pootočeným o 90°.
