Kotva segmentová TSA

Kotva segmentová TSA

Kotva segmentová TSA je mechanická rozperná (klinová) kotva z pozinkovanej ocele určená na kotvenie do plného betónu a plného muriva. Segmenty na tele kotvy sa pri uťahovaní matice roztvoria a pevne sa zaklinia v podklade, čím vzniká okamžitá mechanická únosnosť bez technologickej prestávky. Využíva sa najmä pri upevňovaní oceľových konštrukcií a profilov, stavbe prístreškov, kotvení zábradlí, trámov a podpier drevených konštrukcií. Kompletný prehľad ďalších typov nájdete v kategórii Kotvy a kotviaci materiál.

Technické parametre

• Typ: mechanická rozperná (segmentová/klinová) kotva
• Materiál: oceľ, galvanicky pozinkovaná
• Priemery: M6, M8, M10, M12
• Dĺžky: 50 – 180 mm (podľa priemeru)
• Vhodný podklad: plný (nedutinový) betón, plné murivo
• Princíp kotvenia: mechanická expanzia segmentov pri doťahovaní matice
• Únosnosť po montáži: okamžitá, bez technologickej prestávky

Použitie a montáž

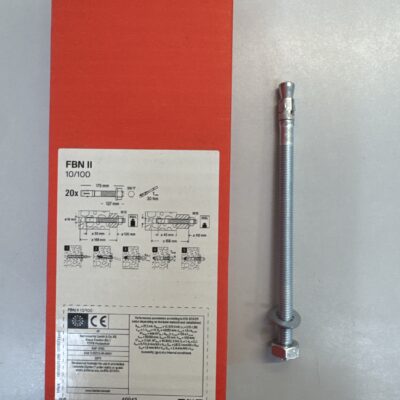

Do podkladu sa vyvŕta otvor príklepovou vŕtačkou v priemere zodpovedajúcom danej kotve, otvor sa dôkladne prefúka od prachu, kotva sa zasunie a zatĺka na požadovanú hĺbku. Následne sa matica doťahuje momentovým kľúčom, čím sa segmenty rozopnú a kotva sa pevne zaklinuje v podklade. Pre vyššie zaťaženia, väčšie priemery alebo náročnejšie kotvenia odporúčame Oceľovú kotvu FBN II 16/25.

Hlavné výhody

• Vysoká únosnosť v ťahu aj šmyku vďaka mechanickému rozopnutiu segmentov v podklade
• Okamžitá únosnosť po montáži – bez technologickej prestávky ako pri chemických kotvách
• Rýchla a jednoduchá montáž, postačí príklepová vŕtačka a momentový kľúč
• Pozinkovaný povrch chráni kotvu pred koróziou pri použití v suchom prostredí
• Široký sortiment priemerov (M6–M12) a dĺžok (50–180 mm) pre rôzne záťažové situácie

Časté otázky

Do akého podkladu je kotva segmentová TSA vhodná?

Kotva je určená pre plný (nedutinový) betón a plné murivo. Nie je vhodná do dutých tehál, pórobetónu ani do popraskaného betónu – v takom prípade odporúčame chemickú kotvu.

Aký je rozdiel oproti chemickej kotve?

Segmentová kotva funguje na princípe mechanického rozopnutia a má okamžitú únosnosť ihneď po dotiahnutí. Chemická kotva sa lepí špeciálnou maltou a vyžaduje čas na vytvrdnutie, no lepšie zvláda popraskaný podklad alebo dutinové materiály.

Aké náradie potrebujem na montáž?

Stačí príklepová vŕtačka s vrtákom zodpovedajúceho priemeru a momentový kľúč na doťahovanie matice na predpísaný uťahovací moment.

Je kotva vhodná aj do exteriéru?

Pozinkovaný povrch poskytuje ochranu pred koróziou v bežných a suchých vonkajších podmienkach. Pri trvalo vlhkom alebo agresívnom prostredí odporúčame konzultovať vhodnosť materiálového vyhotovenia.

Odborný tip od MPL Stavro

Odborný tip od MPL Stavro: Ak kotvíte do popraskaného betónu, dutinových tehál alebo pórobetónu, mechanická segmentová kotva nemusí dosiahnuť deklarovanú únosnosť – v takom prípade siahnite po chemickej kotve, ktorá sa prispôsobí nerovnostiam v podklade a zvláda aj náročnejšie podklady.
