Detaily produktu

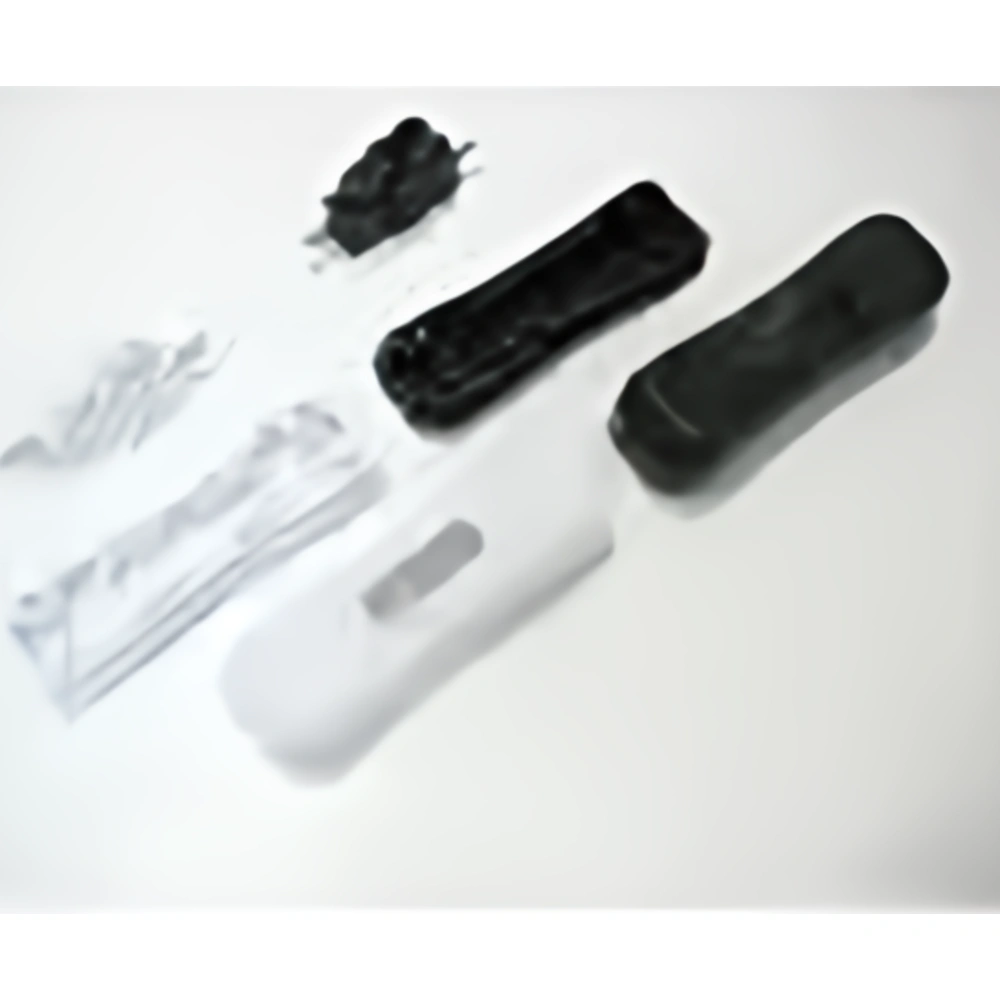

Jednopólový medzišnúrový vypínač Tesla Stropkov 4FN 575 125 (radenie č. 1) slúži na priebežnú montáž na dvojžilové flexibilné káble stolových lámp, stojacích svietidiel a drobných bytových elektrospotrebičov. Umožňuje pohodlné ručné zapínanie a vypínanie prístroja priamo na prívodnej šnúre bez nutnosti vyťahovania vidlice zo zásuvky. Je určený na prevádzku v suchých interiéroch (krytie IP20) a dostupný v troch farebných vyhotoveniach: biela, hnedá a čierna.
Vypínač medzišnúrový jednopólový Tesla Stropkov 4FN 575 125 – technické parametre
| Parameter | Hodnota |
|---|---|
| Výrobca | TESLA STROPKOV, a.s. |
| Typové označenie | 4FN 575 125 |
| Typ spínača | Spínač na pohyblivý prívod (medzišnúrový) |
| Radenie | 1 (jednopólový vypínač) |
| Menovité napätie | 250 V~ |
| Menovitý prúd | 0,5 A |
| Stupeň krytia | IP20 |
| Spôsob montáže | Montáž priamo na prívodný kábel |
| Hmotnosť kusu | cca 0,015 kg |
Vlastnosti
- Kompaktné puzdro z odolného termoplastu so zaoblenými hranami pre príjemný úchop.
- Jednopólové spínanie fázového vodiča s priechodným vedením nulového vodiča.
- Skrutkové svorky pre bezpečné a spoľahlivé uchytenie odizolovaných jadier lankových vodičov.
- Vnútorné integrované odľahčenie ťahu kábla zamedzuje vytrhnutiu vodičov zo svoriek pri manipulácii.
- Osvedčená konštrukcia slovenského výrobcu s dlhou mechanickou životnosťou.
Príprava a montáž
- Pred zahájením montáže sa bezpodmienečne uistite, že prívodný kábel je odpojený z elektrickej siete (vidlica vytiahnutá zo zásuvky).
- Odskrutkujte upevňovaciu skrutku puzdra a odoberte vrchný kryt vypínača.
- Odstráňte vonkajšiu izoláciu dvojžilového plochého alebo okrúhleho kábla v dĺžke cca 30 mm.
- Prerušte iba spínaný vodič (fázu) a odizolujte konce v dĺžke cca 5–7 mm. Druhý vodič ponechajte neprerušený a umiestnite ho do priechodzieho žliabku v tele prístroja.
- Odizolované konce spínaného vodiča upevnite do skrutkových svoriek spínacieho mechanizmu.
- Zaistite vonkajší plášť kábla vo vstupných a výstupných odľahčovacích výstupkoch a priskrutkujte vrchný kryt.
Odborný tip od MPL Stavro
Pri zapájaní jemných lankových vodičov (typických pre pohyblivé flexo šnúry svietidiel) vždy použite lisovacie káblové dutinky. Predídete tým rozstrapkaniu tenkých medených drôtikov pri doťahovaní skrutiek v svorke a zabezpečíte trvalý, bezpečný spoj s nízkym prechodovým odporom.
