Detaily produktu

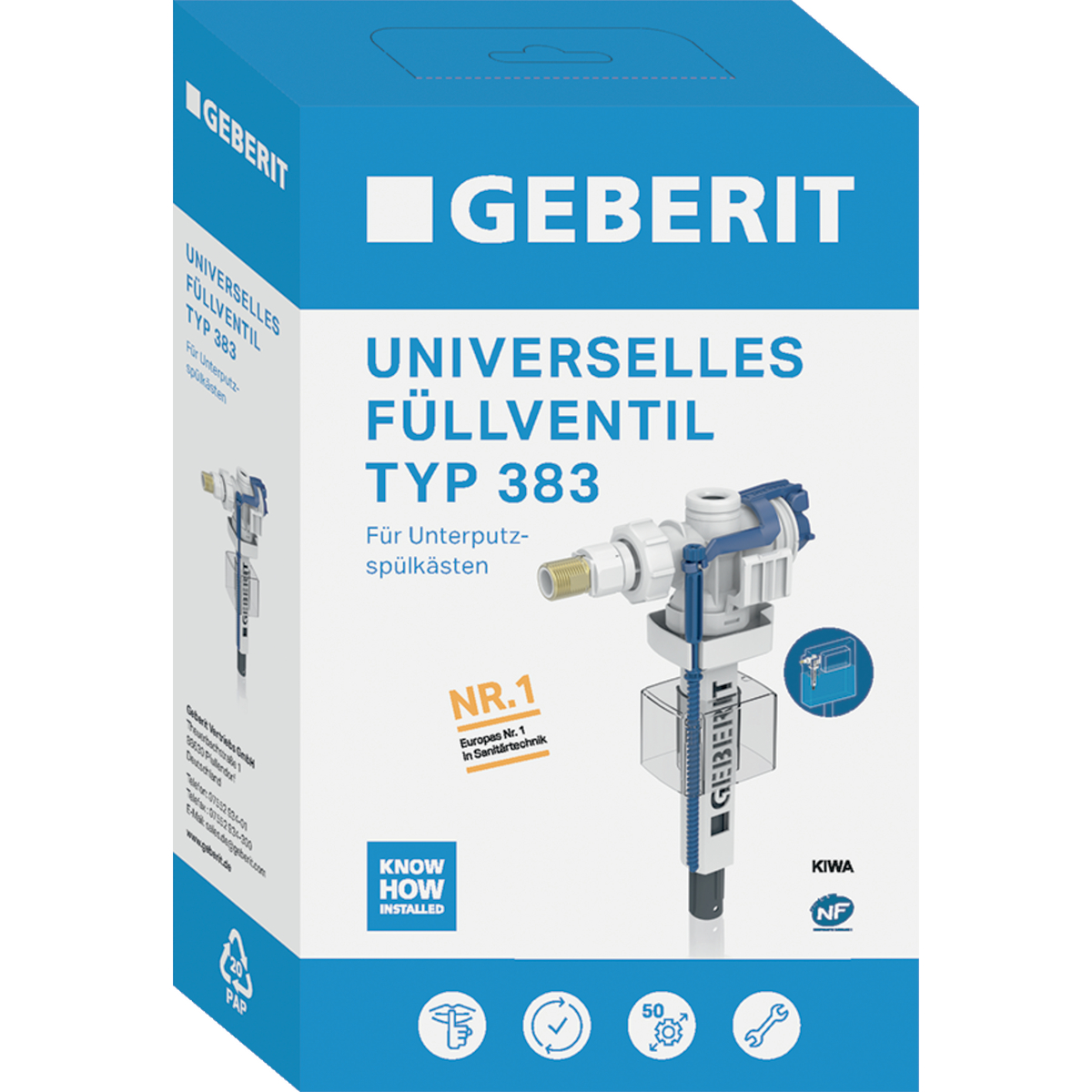

Napúšťací ventil Geberit Typ 383 (katalógové číslo 243.884.00.5) predstavuje novú generáciu univerzálnych napúšťacích mechanizmov s bočným prívodom vody 3/8″. Je určený na montáž do nadomietkových keramických a plastových nádržiek, ako aj vybraných podomietkových systémov Geberit (napr. Delta a Sigma). Slúži ako plnohodnotná priama náhrada za staršie servisné modely Geberit radu 380 (čísla 243.884.00.1 a 240.700.01.1). Vďaka optimalizovanému vedeniu toku vody redukuje hluk napúšťania až na polovicu. Je vhodný pre pitnú vodu aj pre filtrovanú dažďovú či sivú vodu s rozsahom pH 6,0–9,5. Ak montujete závesné WC a hľadáte ucelené montážne prvky, prezrite si naše podomietkové inštalačné systémy.
Napúšťací ventil Geberit Typ 383 – technické parametre
| Parameter | Hodnota |
|---|---|
| Výrobca | Geberit |
| Kód výrobcu | 243.884.00.5 |
| Modelový rad | Typ 383 |
| Náhrada za kód | 243.884.00.1, 240.700.01.1 |
| Pripojenie vody | Bočné, závit 3/8″ |
| Materiál závitovej vsuvky | Mosadz |
| Dynamický pretlak | 10–1000 kPa (0,1–10 bar) |
| Hluk armatúry pri 3 baroch | 7 dB(A) |
| Hluk armatúry pri 5 baroch | 13 dB(A) |
| Trieda hlučnosti | Skupina armatúr I (podľa DIN 4109) |
| Prietok pri tlaku 0,5 bar | 0,06 l/s |
| Prietok pri tlaku 3 bar | 0,16 l/s |
| Výpočtový prietok | 0,09 l/s |
| Maximálna teplota vody | 25 °C |
| Maximálna teplota skladovania | 40 °C |
| Rozmery (Š × V × H) | 6 × 23 × 10,7 cm |
| Predajná jednotka | 1 ks |
Vlastnosti
- Nízka hlučnosť – nová vnútorná geometria zamedzuje prisávaniu vzduchu, vďaka čomu dosahuje ventil hladinu hluku len 7 dB(A) pri tlaku 3 bar.
- Kompaktnejšie vyhotovenie – zmenšené rozmery uľahčujú vsunutie a manipuláciu cez úzky servisný otvor nádržky.
- Mosadzná vsuvka – pevný kovový závit 3/8″ eliminuje riziko poškodenia závitu pri uťahovaní prívodnej hadice.
- Jednoduché nastavenie hladiny – otáčaním nastavovacej skrutky možno presne regulovať výšku napúšťania podľa kapacity nádržky.
- Spätná kompatibilita – univerzálny rozmerovo zhodný servisný diel pre širokú škálu starších aj moderných nádržiek Geberit.
- Ochrana pred nečistotami – súčasťou je jemný vstupný filter zachytávajúci drobné mechanické nečistoty a vodný kameň z potrubia.
Rozsah dodávky
- Napúšťací ventil Geberit typ 383
- Mosadzná závitová vsuvka 3/8″
- Kónusové kompresné závitové spojenie

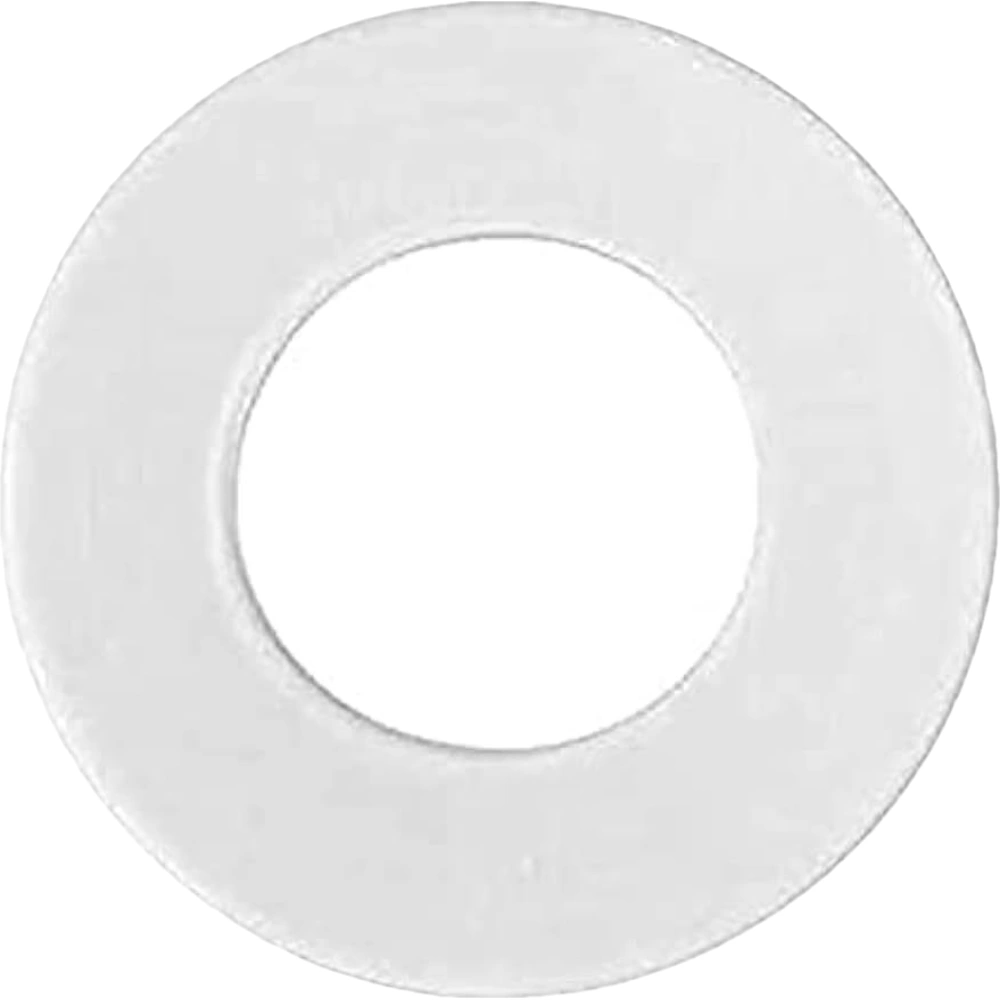

- Súprava dištančných krúžkov
- Filter nečistôt pre vsuvku / pancierovú hadicu
Príprava podkladu a použitie
- Pred začatím montáže zatvorte prívod vody cez rohový ventil a spláchnutím úplne vyprázdnite splachovaciu nádržku.
- Demontujte tlačidlo a kryciu dosku podomietkového modulu alebo snímte veko keramickej nádržky.
- Odskrutkujte pancierovú hadicu a vysuňte pôvodný napúšťací ventil z držiaka.
- Vyčistite dosadacie plochy a vložte nový napúšťací ventil Typ 383 s dištančným krúžkom do kotviacej svorky.
- Naskrutkujte flexibilnú hadicu na mosadznú vsuvku s vloženým filtrom a spoj primerane dotiahnite.
- Pusťte vodu, overte tesnosť všetkých spojov a skrutkovačom nastavte hladinu vody po vyznačenú rysku prepadu.
Odborný tip od MPL Stavro
Pred pripojením nového napúšťacieho ventilu odporúčame krátko otvoriť rohový ventil a odpustiť cca 1–2 litre vody do vedra. Týmto preplachom vyplavíte z potrubia uvoľnené zrnká piesku a vodný kameň, ktoré by inak okamžite zaniesli nové sitko. Ak je prívodná flexibilná hadica staršia ako 5–7 rokov, vymeňte ju rovno za novú pancierovú hadicu.
