Detaily produktu

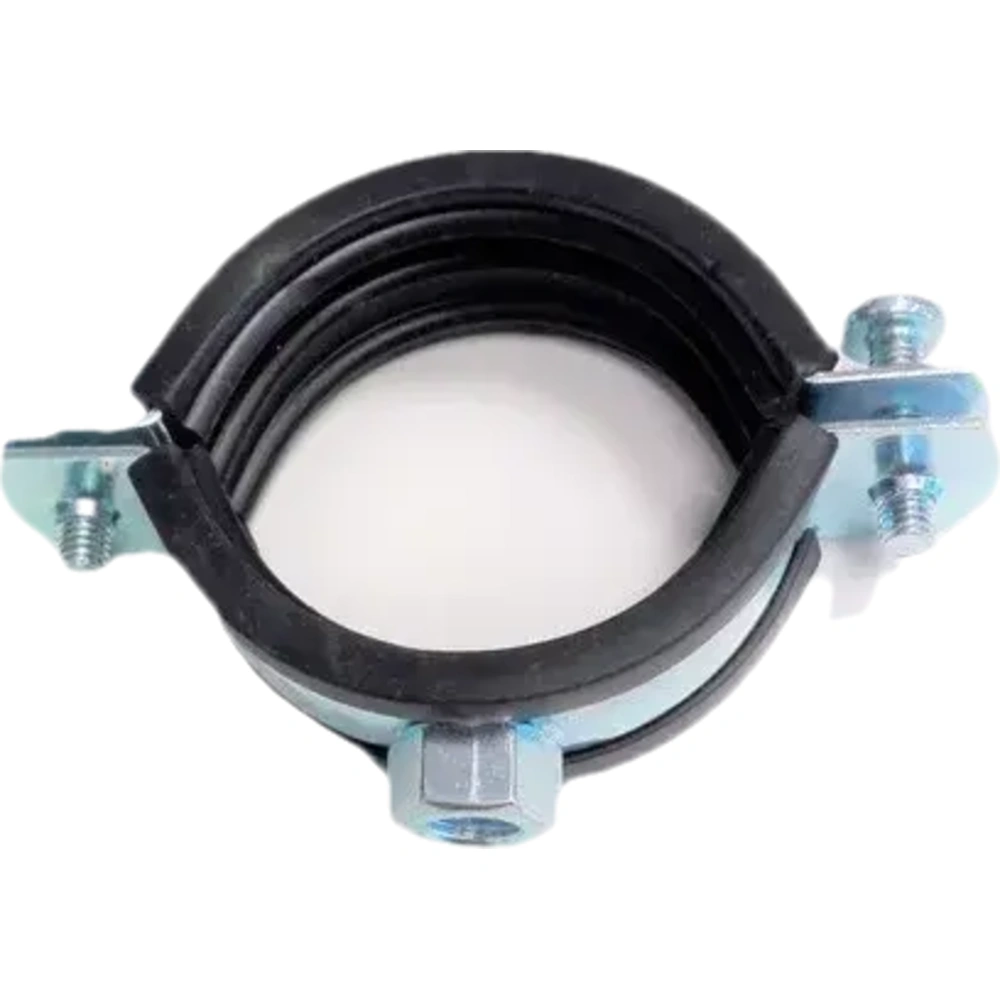

Objímka na potrubie dvojskrutková s gumou Guvex M8/M10 je určená na pevné a akusticky izolované kotvenie plastových, oceľových, medených aj liatinových rúr k stenám, stropom a podlahám v interiéri aj krytom exteriéri. Zváraná kombinovaná matica s vnútorným závitom M8/M10 umožňuje univerzálnu montáž na kombiskrutku do hmoždinky alebo na závesnú závitovú tyč.
Objímka na potrubie dvojskrutková s gumou Guvex M8/M10 – technické parametre
| Parameter | Hodnota |
|---|---|
| Značka | Guvex |
| Konštrukcia | Dvojdielna, dvojskrutková |
| Materiál objímky | Oceľ, galvanicky pozinkovaná |
| Tlmiaca vložka | Profilovaná guma EPDM (čierna) |
| Akustická izolácia | Tlmenie hluku podľa DIN 4109 |
| Teplotná odolnosť výstelky | -50 °C až +120 °C |
| Pripojovací závit | Kombinovaná matica M8 / M10 |
| Uzatváracie skrutky | 2× skrutka s kombinovanou drážkou (krížová / plochá) |
| Zabezpečenie skrutiek | Plastové podložky proti vypadnutiu pri montáži |
| Predajná jednotka | 1 ks |
Vlastnosti
- Dvojbodové upínanie dvoma bočnými skrutkami zaisťuje symetrické a rovnomerné rozloženie prítlaku bez rizika deformácie tenkostenných a plastových rúr.
- Profilovaná tlmiaca vložka z EPDM gumy pohlcuje chvenie prúdiaceho média, bráni prenosu akustického hluku do stavebnej konštrukcie a zamedzuje elektrolytickej korózii pri kontakte rôznych kovov.
- Kombinovaná zváraná hlava M8/M10 zjednodušuje montáž priamo na stavbe a znižuje potrebu držať skladom rôzne typy kotviacich prvkov.
- Galvanické zinkovanie poskytuje spoľahlivú antikoróznu ochranu vo vlhkých priestoroch, ako sú kotolne, inštalačné šachty a suterény.
- Plastové podložky na skrutkách zabraňujú ich strate pri manipulácii a montáži vo výškach.
Príprava podkladu a použitie
- Podkladom pre upevnenie je pevná stavebná konštrukcia (betón, plná tehla, pórobetón, oceľové nosníky).
- Kotvenie do steny alebo stropu vykonajte pomocou kombiskrutky a vhodnej hmoždinky, prípadne zaveste na strop pomocou závitovej tyče.
- Vložte potrubie do spodnej polovice objímky, priložte horný diel a rovnomerne dotiahnite bočné skrutky z oboch strán tak, aby guma tesne obopínala rúru, ale nedošlo k jej nadmernému stlačeniu.
Odborný tip od MPL Stavro
Pri montáži plastových rozvodov kanalizácie a vody nechajte pri niektorých objímkach miernu vôľu pre umožnenie pozdĺžnej teplotnej dilatácie potrubia (klzné uloženie). Ako pevné body (pevné uloženie) dotiahnite objímky naplno pri tvarovkách.
