Detaily produktu
Oceľová svorníková kotva fischer FBN II GS je certifikovaný upevňovací prvok určený na kotvenie do netrhlinového betónu tried C20/25 až C50/60 (vhodný aj pre triedu C12/15 a prírodný kameň s hutnou štruktúrou). Verzia GS je vybavená predmontovanou veľkoplošnou podložkou podľa normy DIN 440, vďaka čomu je pripravená na montáž tesárskych konštrukcií, drevených stĺpov, nosníkov a pomúrnic bez rizika poškodenia mäkkého dreva. Dlhý metrický závit umožňuje voľbu medzi štandardnou a redukovanou kotevnou hĺbkou.
Ak hľadáte kotvenie do trhlinového (ťahaného) betónu pre najvyššie zaťaženia, pozrite si náš sortiment pre kotvy FAZ II alebo riešenia pre chemické kotvenie.

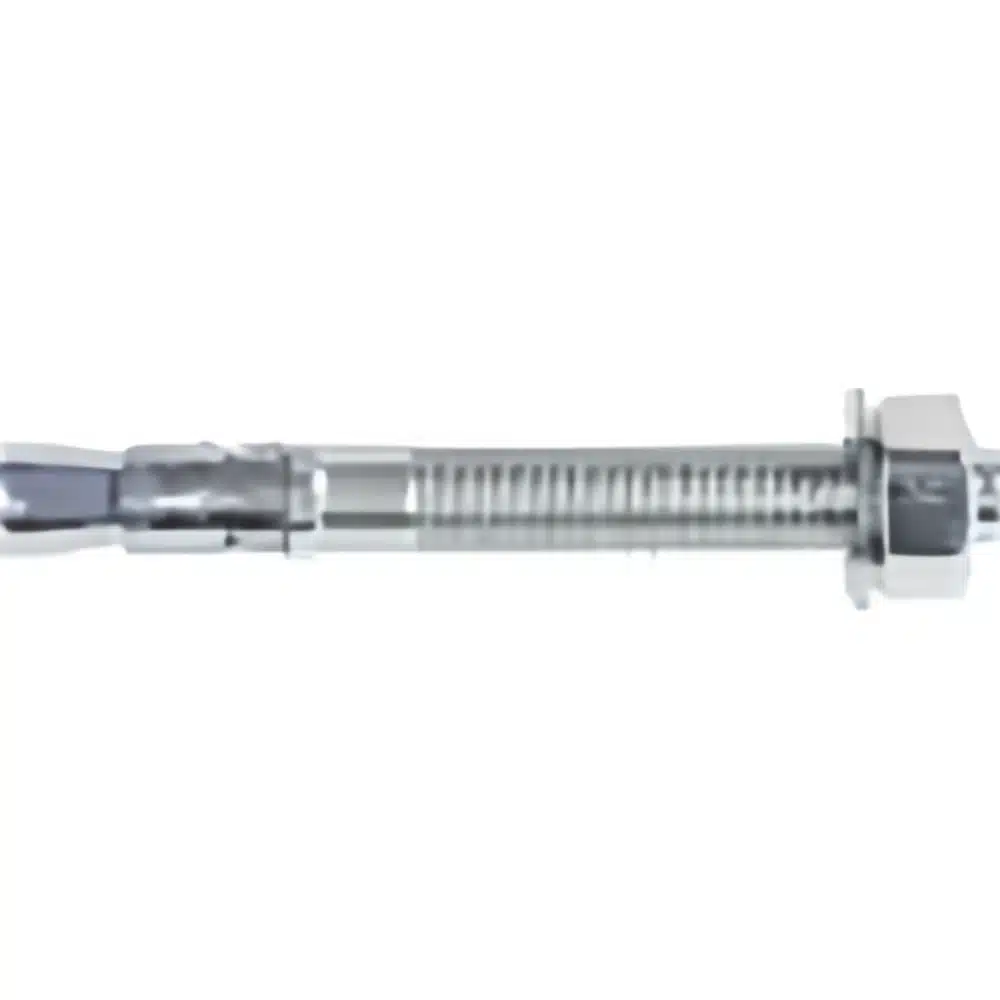

Kotva svorníková s veľkou podložkou fischer FBN II GS M12 – technické parametre
| Parameter | Hodnota |
|---|---|
| Výrobca | fischer |
| Typ kotvy | Svorníková rozperná kotva s podložkou GS |
| Materiál | Galvanicky pozinkovaná oceľ (gvz) |
| Závit | M12 |
| Menovitý priemer vrtáka | 12 mm |
| Rozmer podložky | 44 × 4 mm (podľa DIN 440) |
| Rozmer kľúča (šesťhran) | 19 mm |
| Štandardná kotevná hĺbka (hef,stand) | 65 mm |
| Redukovaná kotevná hĺbka (hef,red) | 50 mm |
| Minimálna hĺbka vyvŕtaného otvoru | 105 mm (pri štandardnom kotvení) / 90 mm (pri redukovanom) |
| Uťahovací moment | 50 Nm |
| Osvedčenie / certifikácia | ETA (Európske technické posúdenie) Option 7 |
| Požiarna odolnosť | R120 (až 120 minút podľa protokolu) |
Vlastnosti
- Veľkoplošná podložka DIN 440 výrazne zväčšuje dosadaciu plochu a eliminuje vtlačenie spojovacieho materiálu do dreveného podkladu.
- Predmontovaná zostava (svorník, expanzný klip, veľká podložka a matica) šetrí čas na stavbe a zamedzuje strate komponentov.
- Dve kotevné hĺbky umožňujú pri zníženej hĺbke vŕtania šetriť čas, opotrebovanie vrtáka a minimalizovať riziko narazenia na betonársku výstuž.
- Dlhý driekový závit spoľahlivo kompenzuje nerovnosti povrchu a rozmerové tolerancie drevených prvkov.
- Vyrazené označenie dĺžky na hlave svorníka umožňuje jednoznačnú vizuálnu kontrolu hĺbky osadenia aj po dokončení montáže.
Príprava podkladu a montáž
- Vyvŕtajte otvor príklepovou vŕtačkou s priemerom vrtáka 12 mm na predpísanú hĺbku podľa zvolenej kotevnej hĺbky a hrúbky upevňovaného dielu.
- Vyvŕtaný otvor dôkladne vyčistite – vyfúkajte prach pomocou vyfukovacieho balónika alebo stlačeného vzduchu a vyčistite kefkou (nedostatočne vyčistený otvor znižuje únosnosť kotvy).
- Kotvu zasuňte cez pripájaný drevený prvok do otvoru (prievlačná montáž) a jemnými údermi kladiva zarazte tak, aby matica lícovala s podložkou.
- Dotiahnite šesťhrannú maticu momentovým kľúčom na predpísaný moment 50 Nm; kužeľový svorník sa vtiahne do rozperného klipu a roztiahne ho proti stene vyvŕtaného otvoru.
Odborný tip od MPL Stavro
Pri montáži pomúrnic a drevených trámov nikdy nevynechávajte dôkladné vyčistenie vyvŕtaného otvoru od betónového prachu. Na presné a bezpečné vŕtanie použite certifikovaný príklepový vrták SDS-plus so značkou PGM, ktorý zaručuje kalibrovaný priemer otvoru. Na dotiahnutie použite momentový kľúč – prekročenie predpísaného uťahovacieho momentu 50 Nm môže viesť k poškodeniu rozperného mechanizmu alebo prasknutiu kotevného podkladu blízko okraja.
