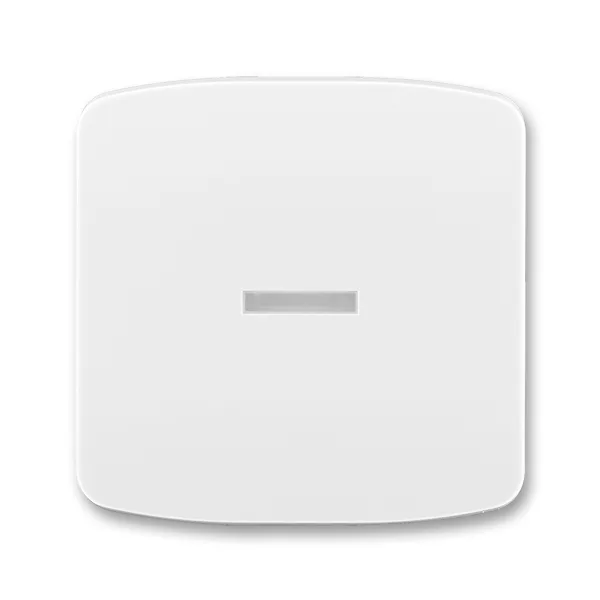

Tlačidlo kompletné 1/0 ABB Tango

Tlačidlový ovládač zapínací radenia 1/0 ABB Tango predstavuje kompletnú zostavu prístroja, jednonásobného krytu s priezorom a krycieho rámčeka určenú na podomietkovú elektroinštaláciu v interiéri. Slúži na krátkodobé spínanie elektrických obvodov, najčastejšie domových zvončekov, schodiskových automatov, ventilátorov či impulzných relé. Ak hľadáte štandardný vypínač s aretáciou polohy, pozrite si náš vypínač ABB Tango radenie 1.

Tlačidlo kompletné 1/0 ABB Tango – technické parametre

Vlastnosti

• Kompletné balenie — prístroj, ovládacia klapka s priezorom aj jednonásobný rámček v jednom balení bez nutnosti skladať prvky samostatne.
• Pružinový návrat kontaktu — obvod zostáva zopnutý iba počas stlačenia tlačidla, po uvoľnení sa vracia do vypnutého stavu.
• Príprava na orientačné osvetlenie — prístroj obsahuje neutrálnu svorku N pre priame pripojenie orientačnej alebo signalizačnej tlejivky.
• Kvalitný termoplast — odoláva UV žiareniu, mechanickému opotrebovaniu a bežným čistiacim prostriedkom v interiéri.
• Pevné skrutkové svorky — zaručujú stabilné a bezpečné uchytenie pevných aj lankových vodičov.

Príprava podkladu a použitie

• Montáž a pripojenie vykonávajte výhradne pri odpojenom sieťovom napätí.
• Prístroj sa upevňuje do štandardnej elektroinštalačnej krabice pod omietku s priemerom 68 mm.
• Odizolujte konce vodičov v dĺžke odporúčanej výrobcom (cca 10 mm) a dôkladne dotiahnite v skrutkových svorkách.
• Po mechanickom upevnení strojčeka v krabici zacvaknite krycí rámček a ovládaciu klapku.

Odborný tip od MPL Stavro

Ak inštalujete tlačidlo pre schodiskový automat alebo relé s orientačným podsvietením, overte si maximálny povolený súčet prúdov tlejiviek, aby nedochádzalo k nechcenému zopnutiu prístroja. Pre pohodlné uloženie káblových rezerv odporúčame použiť elektroinštalačnú krabicu KU 68 s dostatočnou hĺbkou.
