Detaily produktu

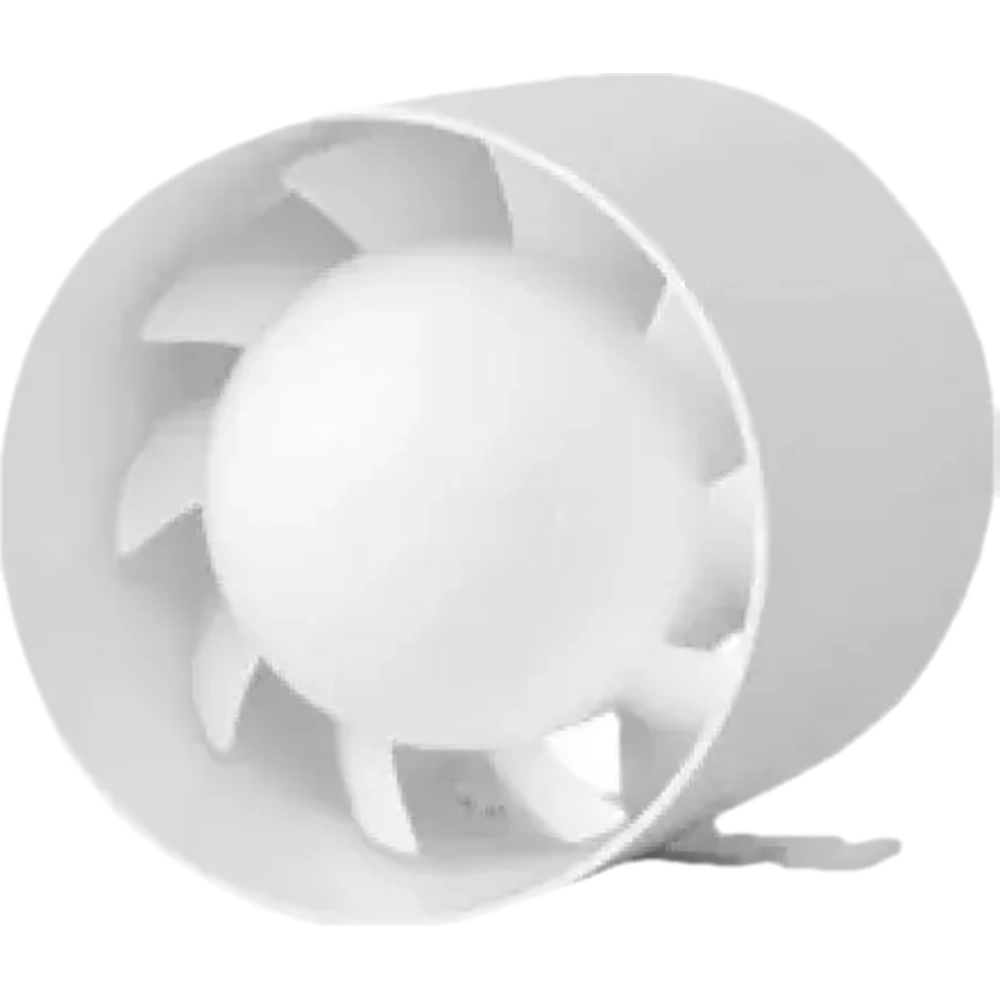

Axiálny potrubný ventilátor 120 HACO AV JET 120 S je určený na účinné odvetrávanie kúpeľní, toaliet, kuchýň a technických miestností cez vzduchotechnické potrubie so svetlosťou 120 mm. Vďaka samostatnej montážnej doske umožňuje stabilné upevnenie priamo do potrubnej trasy alebo nad sadrokartónový podhľad mimo obytného priestoru. Zariadenie je určené predovšetkým pre novostavby a rekonštrukcie s kratšími rovnými trasami vzduchovodov.
Ventilátor potrubný axiálny HACO AV JET 120 S – technické parametre
| Priemer potrubia | 120 mm (hrdlo 119,5 mm) |
|---|---|
| Prietok vzduchu | 158 m³/h |
| Statický tlak | 35 Pa |
| Akustický tlak (v 3 m) | 44 dB(A) |
| Napájacie napätie | 230 V / 50 Hz |
| Príkon motora | 16 W |
| Otáčky motora | 2 200 ot./min (± 200) |
| Stupeň krytia | IPX4 |
| Typ ložísk | klzné |
| Tepelná ochrana motora | do 125 °C |
| Prevádzková teplota | -20 °C až +40 °C |
| Rozmery (priemer × hĺbka) | 119,5 × 102 mm (doska 122 mm) |
| Počet kusov v balení | 1 ks |
| Počet kusov v kartóne | 14 ks |
Vlastnosti
- Axiálna konštrukcia – zaisťuje plynulý odťah vzduchu s výkonom 158 m³/h pri nízkej tlakovej strate.
- Samostatná montážna doska – umožňuje pevnú montáž ventilátora na stenu, strop alebo nosnú konštrukciu aj mimo telesa potrubia.
- Telo z bieleho ABS plastu – UV stabilizovaný materiál odoláva starnutiu a žltnutiu.
- Kryt motora z polykarbonátu – chráni motorovú časť pred mechanickým poškodením.
- Silikónové káblové priechodky – zabezpečujú spoľahlivé utesnenie elektroinštalácie s krytím IPX4.
- Integrovaná tepelná poistka – automaticky chráni vinutie motora pred prehriatím nad 125 °C.
Použitie a inštalácia
- Montáž do kruhového potrubia s priemerom 120 mm (pevné plastové kanály aj ohybné hliníkové hadice).
- Ideálne umiestnenie do priestoru nad sadrokartónovými podhľadmi, v inštalačných šachtách či v technických zázemiach.
- Určené pre ventilačné trasy s dĺžkou do 3 metrov a minimálnym počtom kolien.
- Elektrické zapojenie štandardného vyhotovenia (S) sa realizuje na svorkovnicu pre spínanie cez samostatný vypínač alebo svetelný okruh.
Odborný tip od MPL Stavro
K ventilátoru odporúčame do potrubnej trasy doplniť prvok spätná klapka 120, ktorá pri nečinnosti ventilátora zamedzí prenikaniu chladného vzduchu a pachov z exteriéru. Na ukončenie vývodu na fasáde alebo v interiéri zvoľte kompatibilné vetracie mriežky.
