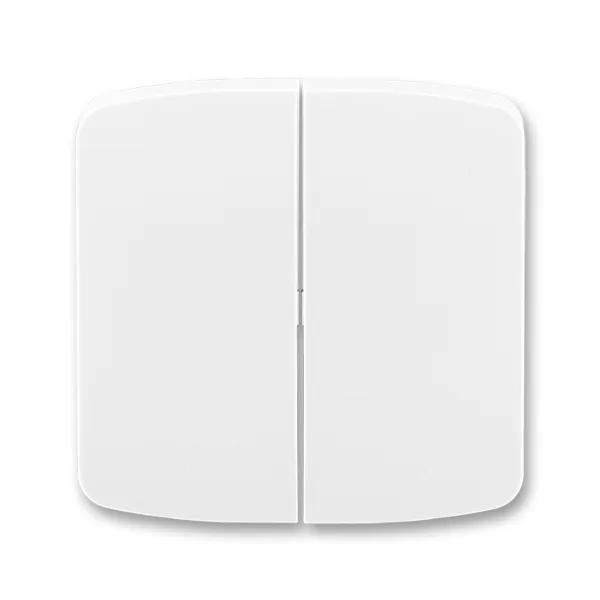

Vypínač striedavý dvojitý radenie 6+6 ABB Tango komplet

Dvojitý striedavý prepínač radenia 6+6 (často označovaný aj ako 5B alebo dvojitý schodiskový prepínač) z obľúbenej série ABB Tango slúži na nezávislé ovládanie dvoch samostatných svetelných okruhov z dvoch rôznych miest. Typicky sa používa v chodbách, schodiskách a otvorených obytných priestoroch. Dodáva sa ako hotový komplet vrátane mechanizmu, delenej ovládacej klapky a krycieho rámčeka, takže nevyžaduje dokupovanie jednotlivých komponentov zvlášť.

Vypínač striedavý dvojitý radenie 6+6 ABB Tango komplet – technické parametre

Vlastnosti

• Dva nezávislé striedavé mechanizmy v jednom telese — šetria miesto na stene a znižujú počet potrebných elektroinštalačných krabíc.
• Spoľahlivé skrutkové svorky — zaručujú pevné a trvanlivé uchytenie pevných aj lankových vodičov s prierezom 1 až 2,5 mm².
• Kapacitná rezerva 10 AX — vhodná pre bežné spínanie moderných LED svetelných zdrojov aj tradičných svietidiel so zvýšeným nábehovým prúdom.
• Kompletné balenie — prístroj, delená klapka a jednonásobný rámček pripravené na okamžitú montáž.
• Kvalitný termoplast odolný voči UV žiareniu a mechanickému opotrebovaniu — zaručuje dlhodobú farebnú stálosť.

Príprava podkladu a použitie

• Montáž vykonávajte výhradne pri odpojenom sieťovom napájaní 230 V.
• Prístroj sa osádza do bežnej podomietkovej elektroinštalačnej krabice (odporúčaná hĺbka krabice KU 68 alebo KP 68).
• Odizolujte vodiče na dĺžku predpísanú výrobcom a pevne dotiahnite skrutkové svorky.
• Prístroj upevnite do krabice skrutkami, nasaďte krycí rámček a zacvaknite delenú kolísku spínača.

Odborný tip od MPL Stavro

Pri zapájaní dvoch schodiskových okruhov do jedného tela prepínača vzniká v krabici väčšie množstvo prepojovacích vodičov. Odporúčame použiť hlbokú elektroinštalačnú krabicu KU 68 hlboká, vďaka ktorej budete mať dostatok manipulačného priestoru na bezpečné uloženie kabeláže bez zalamovania vodičov za strojčekom.
